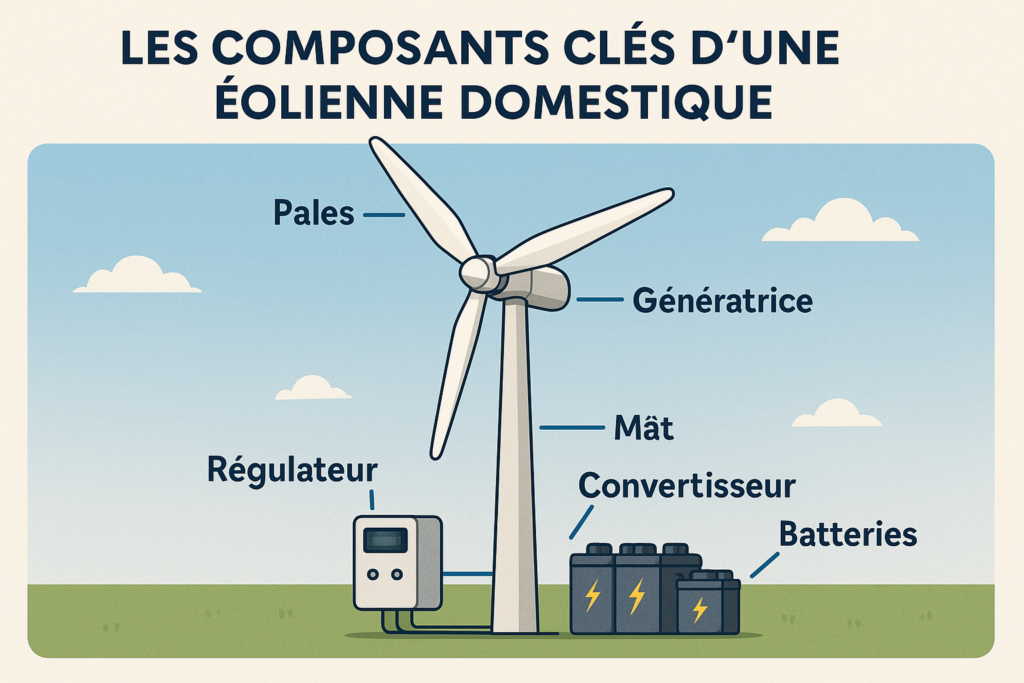

Les composants clés d’une éolienne domestique

Pensez à une éolienne comme à un ventilateur à l’envers : le vent fait tourner des pales, et un générateur (dynamo) transforme ce mouvement en électricité. Des boîtiers gèrent, protègent et envoient ce courant vers la maison ou les batteries.

• Pales
  Rôle : attraper le vent et tourner.
  À retenir : 3 pales = bon équilibre ; 5 pales = démarrage plus tôt et plus silencieux.

👉 Exemple : Éolienne Vector 500W 12V (5 pales)

• Moyeu (porte‑pales)
  Rôle : relier les pales à l’axe.
  À retenir : serrage des boulons = sécurité.

• Axe & roulements
  Rôle : transmettre la rotation vers le générateur.
  À retenir : un peu de graisse chaque année suffit.

• Générateur (génératrice / “dynamo”)
  Rôle : transforme la rotation en courant.
  Image simple : comme la dynamo d’un vélo, mais en plus puissant.

👉 Exemple : Générateur éolien 24V 1000W

• Frein
  Rôle : ralentir ou arrêter l’éolienne (entretien, tempête).
  À retenir : souvent piloté par le régulateur + un interrupteur frein.

👉 Exemple : Interrupteur d’arrêt triphasé

• Mât
  Rôle : mettre l’éolienne en hauteur (plus de vent).
  À retenir : plus c’est haut et dégagé, mieux ça produit.

👉 Voir les mâts pour éoliennes

• Haubans & fondations
  Rôle : stabiliser le mât (câbles + socle béton).
  À retenir : haubans bien tendus, contrôlés régulièrement.

• Girouette / orientation (surtout pour les modèles horizontaux)
  Rôle : garder les pales face au vent.
  À retenir : passif (queue) sur petites machines, moteur sur plus grosses.

• Régulateur (contrôleur)
  Rôle : protège les batteries, évite la surcharge, déclenche le frein.
  Bonus : en version MPPT, il optimise la production quand le vent varie.

👉 Exemple : Régulateur hybride 12/24V 600W

• Résistance de diversion (dump‑load)
  Rôle : “brûler” l’excès d’énergie quand les batteries sont pleines → la turbine ralentit.
  Image simple : un petit “radiateur” électrique de sécurité.

• Onduleur / convertisseur 230 V
  Rôle : transformer le courant des batteries (DC) en 230 V (AC) pour vos prises.
  Versions : hors réseau (site isolé) ou hybride (peut aussi envoyer un surplus vers le réseau).

👉 Exemple : Onduleur MPPT hybride 1000W 24V → 230V

• Coffret de protection
  Rôle : fusibles, disjoncteurs, parafoudre, sectionneur.
  À retenir : indispensable pour la sécurité de l’installation.

👉 Exemple : Coffret de protection avec parafoudre

• Mise à la terre
  Rôle : évacuer les surtensions (orage).
  À retenir : relier mât + onduleur à un piquet de terre.

• Batteries (option)
  Rôle : garder l’énergie pour la nuit ou par vent nul.
  Choix simple : lithium (LiFePO₄) = plus léger, plus de cycles ; plomb = moins cher.

👉 Exemple : Batterie lithium 48V 100Ah LiFePO₄

• Câbles & connecteurs
  Rôle : transporter le courant sans perte.
  À retenir : plus la distance est longue et la puissance forte, plus la section du câble doit être grande.

• Capteurs & suivi
  Rôle : anémomètre (vent), compteur d’énergie, petite appli de suivi.
  À retenir : pratique pour voir la production et repérer une baisse.

👉 Exemple : Anémomètre professionnel

• Pales : 3 ou 5 ? (bruit/démarrage) • Génératrice : puissance (W) + tension (12/24/48 V)

• Régulateur : compatible tension/puissance, idéalement MPPT

• Dump‑load : puissance ≥ celle de l’éolienne

• Onduleur : pur sinus, puissance continue + démarrage crête

• Batteries : capacité = 1,5 à 2 jours de conso utile

• Câbles/Protections : section suffisante, fusibles près des batteries, parafoudre, terre

• Pales captent le vent, la génératrice crée l’électricité.

• Le régulateur protège et freine, l’onduleur rend le courant utilisable.

• Le mât donne du vent, les protections (fusibles, parafoudre, terre) donnent la sécurité.
