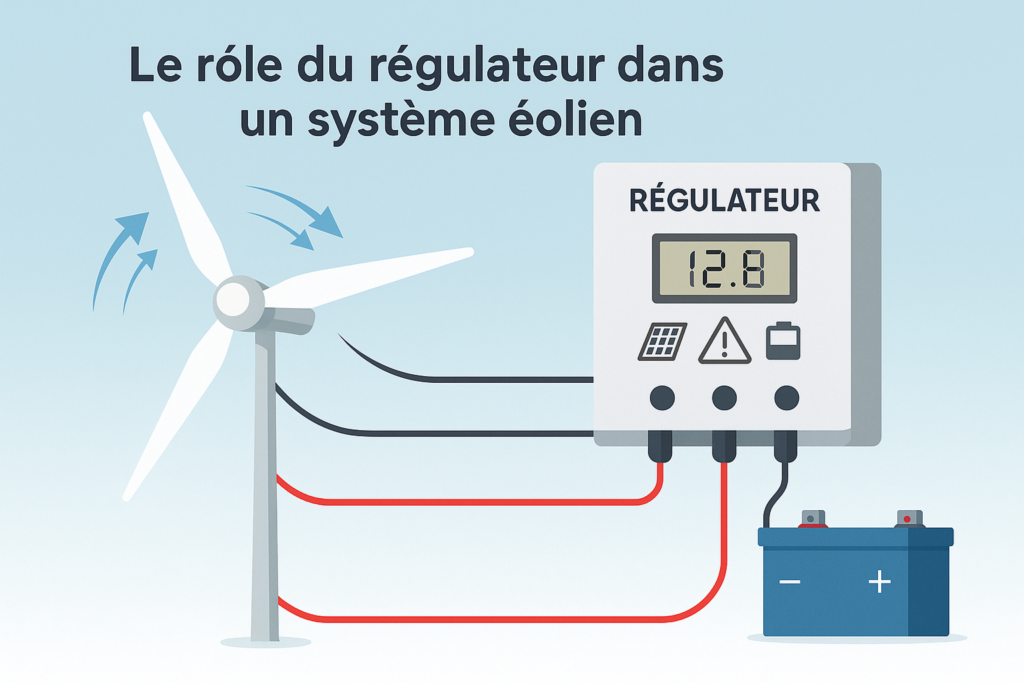

Le rôle du régulateur dans un système éolien
1) C’est quoi, un régulateur ?
Un régulateur est un petit boîtier qui gère et protège votre éolienne et vos batteries.
Pensez‑le comme le cerveau + la ceinture de sécurité du système.
2) À Quoi Il Sert
Protège les batteries : il coupe la charge quand elles sont pleines (sinon elles s’abîment).
Ralentit/arrête l’éolienne quand le vent est trop fort (freinage).
Dirige l’énergie : vers les batteries, la maison (via l’onduleur) ou vers une résistance qui “avale” l’excès.
Optimise la production (sur les modèles MPPT).
Donne des infos : voyants, petit écran ou appli (tension, watts, alertes).
3) Deux familles de régulateurs
| Type | Ce qu’il faut retenir | Pour qui ? |
|---|---|---|
| PWM | Simple, solide, pas cher. | Petit budget, vent assez régulier. |
| MPPT | Tire mieux parti du vent changeant (souvent +10 à +20 % de kWh/an). | Si vous voulez le max de production ou un système hybride (vent + solaire). |
4) La résistance de diversion (dump‑load)
Rôle : quand les batteries sont pleines ou par très grand vent, le régulateur envoie l’excès d’énergie dans cette résistance. Elle chauffe et l’éolienne ralentit : c’est normal.
Taille : prenez une résistance de puissance au moins égale à celle de l’éolienne, avec 20–30 % de marge.
Montage : fixée sur métal, bien ventilée, hors de portée.
Exemples rapides
Éolienne 400 W (12 V) → dump‑load 500–600 W
Éolienne 600 W (24 V) → dump‑load 800 W
Éolienne 1 000 W (48 V) → dump‑load 1 200 W
5) Bien choisir son régulateur
Même tension que le système : 12 / 24 / 48 V.
Assez d’ampères : règle simple → prenez au moins 25 % de marge sur le courant maximum attendu.
Repères utiles
400 W en 12 V → régulateur ≥ 35 A
600 W en 24 V → régulateur ≥ 30 A
1 000 W en 48 V → régulateur ≥ 25 A
Astuce : si vous hésitez entre deux modèles, prenez le plus puissant : il chauffera moins et durera plus longtemps.
6) Les réglages de base (à faire une fois)
Type de batterie : Plomb AGM/GEL ou Lithium (LiFePO₄) → choisissez le profil proposé par le régulateur.
Batterie pleine : activez le basculage automatique vers la résistance.
Freinage : si possible, frein progressif (plus doux pour la mécanique).
Zéro‑injection (si vous ne revendez pas) : l’excédent va vers la résistance ou un chauffe‑eau dédié.
Alertes : sur‑tension/sous‑tension batterie, sur‑vitesse (si dispo).
7) Arrêter en sécurité (mode d’emploi)
Ça sent le chaud près de la résistance → normal par vent fort, mieux ventiler.
Vibrations en frein → vérifier haubans et boulons du mât.
Frein peu efficace → câbles trop fins/longs, dump‑load trop petit, mauvais contact, interrupteur inadapté.
Tempête annoncée → freinez préventivement si vous n’êtes pas là.
8) Câblage & pose : 5 bons réflexes
Câbles courts et épais (moins de pertes).
Fusible près de la batterie (≤ 30 cm).
Parafoudre + mise à la terre (mât et onduleur).
Ventilation du coffret (le régulateur et la résistance chauffent).
Dehors : boîtiers IP65/67.
9) Petits soucis fréquents et solutions
| Problème | Cause probable | Solution simple |
|---|---|---|
| Ça sent le chaud près de la résistance | Vent fort → elle dissipe l’excès | Plus d’air, support métal, rien autour |
| Freinage faible | Dump‑load trop petit / câbles fins | Dump‑load plus puissant, câbles plus gros |
| La production baisse | Connexions tièdes / trop fines | Resserrer, augmenter la section |
| Batterie “grimpe” trop haut | Mauvais profil batterie | Choisir Plomb ou LiFePO₄ correct |
| Ça tourne mais 0 W affiché | Batterie pleine → tout part en résistance | Normal ; testez quand la batterie a baissé |
10) En résumé
Le régulateur protège les batteries, freine la turbine et optimise la production.
Un MPPT récupère souvent plus d’énergie qu’un PWM.
La résistance de diversion est la clé de la sécurité (prenez‑la assez puissante).
Avec bons câbles, fusibles, terre et protections et réglages simples, votre système sera fiable pendant des années.
